中间相沥青基碳纤维石墨化度对Cf/Al界面损伤的影响研究

引言

中间相沥青基碳纤维（Mesophase Pitch-based Carbon Fiber, MPCF）因其高度取向的石墨微晶结构、优异的导热导电性能和极高的拉伸模量，成为高性能碳纤维的重要分支之一。在碳纤维增强铝基（Cf/Al）复合材料中，纤维与基体之间的界面是载荷传递和损伤演化的关键区域，其结合状态直接决定了复合材料的宏观力学性能。石墨化度作为MPCF的核心结构参数，不仅影响纤维本征力学与物理性能，更通过改变纤维表面化学活性和微观形貌，显著调控Cf/Al界面的损伤行为。深入理解石墨化度与界面损伤之间的关联机制，对优化Cf/Al复合材料界面设计和提升服役可靠性具有重要意义。

一、中间相沥青基碳纤维的石墨化度特征

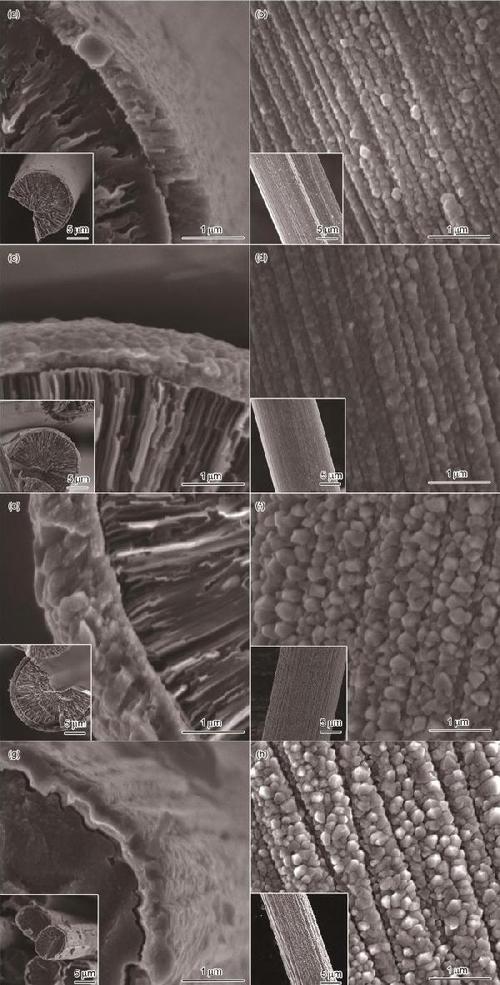

中间相沥青基碳纤维由稠环芳烃经液晶纺丝、不熔化、碳化和石墨化处理制得，其石墨化度（通常以d002层间距、XRD石墨化参数或拉曼ID/IG比值表征）显著高于聚丙烯腈基碳纤维。随石墨化温度升高（2000~3000℃），纤维内部石墨微晶尺寸增大、层面间距减小、取向度提高，形成典型的径向或洋葱状结构。高石墨化度赋予纤维高模量和高导热性，但同时也导致表面呈化学惰性、润湿性变差，且边缘活性位点和表面官能团减少。这种双刃剑效应在Cf/Al界面构建中尤为突出。

二、Cf/Al界面的形成与损伤机制

碳纤维与铝基体的界面结合主要依赖机械互锁和化学键合。铝在高温下与碳存在化学反应倾向，易生成脆性Al4C3相。界面损伤主要包括：

1. 化学损伤：界面反应生成Al4C3，消耗纤维表面碳原子，产生凹坑和缺口，弱化纤维表层；
2. 热物理损伤：Cf与Al热膨胀系数差异大（轴向约-1×10⁻⁶/K vs 23×10⁻⁶/K），冷却过程产生热残余应力，诱发界面微裂纹；
3. 力学损伤：载荷作用下界面脱粘、滑移及纤维拔出。

石墨化度通过改变界面反应动力学和应力分布，对这些损伤模式产生系统性影响。

三、石墨化度对界面损伤的影响规律

3.1 对界面化学反应的影响

高石墨化度纤维表面活性碳原子减少，石墨微晶边缘位点密度降低，从而抑制Al与C的反应。研究表明，石墨化程度越高，界面处Al4C3生成量越少。过度惰性的表面会导致铝液难以润湿纤维，界面结合强度下降，在低应力下即可发生脱粘，形成界面孔隙和弱结合区。

3.2 对热残余应力的影响

石墨化度提高使纤维轴向负热膨胀系数绝对值增大（更负），而径向热膨胀系数略有增加。Cf/Al复合材料从制备温度冷却时，纤维轴向收缩远小于铝基体，导致界面承受径向压应力和轴向剪应力。高石墨化度纤维增强的复合材料界面残余应力更大，易在界面附近诱发微裂纹，尤其是在纤维端部和界面粗糙处。

3.3 对界面力学行为和损伤演化的影响

高石墨化度纤维表面光滑、化学惰性，界面以机械互锁为主，结合强度偏低。在拉伸载荷下，界面易发生脱粘和滑移，损伤从界面剪切应力集中处萌生，并沿纤维轴向扩展。低石墨化度纤维表面粗糙、含氧官能团较多，可形成较强的化学键合，但过强的界面结合又会阻碍载荷传递中的界面滑移，导致应力集中并向纤维内部转移，引发纤维断裂。因此，石墨化度存在一个最优区间，使界面既有足够结合强度，又能通过适度脱粘和滑移耗散能量，延缓损伤演化。

高石墨化度纤维的高导热性可缓解界面局部热积累，降低热损伤驱动力，对抑制界面热致损伤有积极作用。

四、界面损伤调控策略

基于石墨化度对界面损伤的双重影响，可采取以下调控措施：

1. 梯度石墨化设计：纤维表层适度降低石墨化度以增强界面润湿和化学结合，芯部保持高石墨化度以维持高性能。
2. 表面涂层改性：采用PyC、SiC或金属涂层，在纤维与铝之间构筑扩散阻挡层，抑制Al4C3生成，同时改善润湿性，调和石墨化度带来的界面矛盾。
3. 合金化基体：在铝中添加Si、Mg等元素，改变界面反应路径和产物形态，降低界面脆性相含量。
4. 优化制备工艺：控制浸渗温度和冷却速率，减小热残余应力，避免界面过热反应。

五、结论与展望

中间相沥青基碳纤维的石墨化度是调控Cf/Al界面损伤的关键因素。高石墨化度一方面抑制有害界面化学反应、提升导热性，另一方面降低界面润湿性和结合强度，增大热残余应力，使界面损伤模式从化学反应主导转变为脱粘和滑移主导。低石墨化度虽可增强界面结合，却易引发脆性界面反应和应力集中损伤。因此，针对Cf/Al复合材料，应根据服役工况选择石墨化度合适的纤维，或通过表面改性和基体合金化实现界面损伤协同调控。

未来研究应借助原位表征技术（如原位SEM、透射电镜和同步辐射CT）揭示石墨化度与界面损伤演化的定量关系，建立多尺度损伤模型，指导高性能Cf/Al复合材料的界面设计。
